Van bướm điều khiển bằng điện
van-buom-dieu-khien-bang-dien - ảnh nhỏ  1

Đánh giá 570 lượt đánh giá

Lượt xem 63845

Van bướm điều khiển bằng điện

Mã: VBĐKĐ

Thông số kỹ thuật chung: " Van bướm điều khiển điện"

Đường kính van: DN40 đến DN1000

Vật liệu van: Gang, Nhựa UPVC, Inox 304, Inox316

Nguồn điện: AC220V, 380V, 24VDC, AC24V

Nhiệt độ: - 20 °C ~ 180°C " Tùy vật liệu"

Áp lực làm việc: 16Bar, 25Bar

Dạng đóng mở: Kiểu ON/OFF và Tuyến Tính

Tiêu chuẩn: IP67 và IP68

Điều khiển đóng mở: 3 dây đóng mở

Kiểu kết nối: Bích kẹp wafer hoặc 2 mặt bích

Cơ cấu: Đóng mở bằng tay quay phụ

Chứng chỉ: CO, CQ

Môi trường: Nước, Khí nén, Hóa chất, dung dịch

Hãng van: Samwoo - Ehako - Tomoe -Alohan..

Xuất xứ: Hàn Quốc - Đài Loan - Nhật Bản

Bảo hành: 24 Tháng

Ngày cập nhật: 14-12-2023

Hãng sản xuất: Samwoo - Ehako -Alohan- tomoe

Mua hàng: 0963.23.26.28

Van bướm điều khiển điện hay còn gọi là van bướm điều khiển bằng điện, được đóng mở bằng động cơ điện van được ứng dụng rộng rãi trong tất cả các ngành từ công nghiệp đến các công trình thủy lợi, hệ thống cấp thoát nước hay xử lý nước.... Van có các chất liệu bằng " Gang, inox, thép hoặc nhựa UPVC" với các kích cỡ từ DN40 đến DN1000, sử dụng đóng mở bằng động cơ điện có nguồn điện áp AC220V, 380V hoặc 24V...

Để biết thêm chi tiết về dòng van bướm điện công ty chúng tôi giới thiệu tới các bạn từng dòng sản phẩm của van để các bạn có thể tham khảo và lựa chọn sản phẩm tốt nhất phù hợp cho từng hệ thống bên mình có nhu cầu sử dụng hoặc thay thế lắp đặt.

Nội dung van bướm điều khiển điện

I. Tìm hiểu Van bướm điều khiển điện là gì?

Trước tiên ta cần biết " Van bướm điều khiển điện" đây là một dòng van với thân van là van bướm thay vì đóng mở bằng tay chúng ta sẽ gắn một động cơ đóng mở bằng điện lên thân van, khi chúng ta cung cấp nguồn điện "220V, 380V, 24V" động cơ sẽ sinh ra momen xoắn tương ứng với lực kéo Nm, lúc này động cơ sẽ truyền lực momen và làm trục van chuyển động lúc này quá trình đóng hoặc mở van sẽ được thực hiện một cách từ từ trong một khoảng nhất định, thời gian dao động đóng và mở hết trong khoảng thời gian từ " 10 giây đến 95 giây" , Van kích cỡ càng lớn cần lực lực kéo lớn chính vì thế mà mỗi một kích cỡ van tương ứng với một model động cơ đóng mở khác nhau. Ví dụ van bướm DN50 lực kéo đóng mở van chỉ cần 30Nm, tuy nhiên lên van bướm điện DN100 chúng ta cần lắp động cơ lực kéo 80Nm hoặc 100Nm, tương tự ở những kích cỡ van lớn hơn model động cơ và công suất cần lớn hơn. Đây là điểm mà khi quý khách hàng mua sản phẩm cần đặc biệt lưu ý để có một cái nhìn tốt nhất và chính xác nhất khi lựa chọn một nhà cung cấp uy tín nhằm đảm bảo lựa chọn đúng kích cỡ và đúng chuẩn lực kéo của van sẽ giúp cho van có được tuổi thọ tốt nhất.

Van bướm điều khiển điện dạng động cơ vì vậy tích hợp được hầu hết các hệ thống điều khiển tự động hiện nay, giúp cho chúng ta có thể quan sát quá trình hoạt động của van thông qua một hệ thống điều khiển được lập trình một cách chuyên nghiệp nhất, giúp chúng ta có thể kiểm soát và vận hành một cách tốt nhất.

Van bướm điều khiển điện bản thân là dòng van bướm chính vì thế sự đa dạng về các chất liệu như " gang, Thép, Inox, Nhựa", chính vì thế mà van cũng được ứng dụng rộng rãi trong các ngành: Cấp thoát nước, xử lý nước, thủy lợi, nhà máy sản xuất, xi măng, bột... và đây cũng chính là lý do mà hiện nay van được sử dụng rộng rãi nhất.

1. Hình ảnh về van bướm điều khiển bằng điện.

van-buom-dieu-khien-dienVan bướm điều khiển điện dạng compac và dạng tay quay vô lăng không ly hợp

II. Cấu tạo của van bướm điều khiển điện.

Ở phần trên chúng ta được biết van bướm điều khiển điện là dòng van bướm được đóng mở thông qua motor điều khiển van thay vì bằng cơ vì thế mà chúng được chia làm hai phần chính đó là:

1. Van bướm:

Thân van bướm: là bộ phận tiếp xúc trực tiếp với môi trường chính vì vậy mà mỗi một điều kiện làm việc khác nhau chúng ta cần lựa chọn chất liệu van sao cho phù hợp nhất, vì thế mà nhà sản xuất van bướm đã sản xuất các vật liệu khác nhau như:'' Nhựa, Gang, thép, Inox" để chúng ta có thể lựa chọn, sử dụng van hiệu quả nhất cho từng điều kiện làm việc. với các kiểu kết nối như: Bích kẹp wafer, hai đầu bích hoặc dạng Clam đối với dòng visinh.

Van bướm được làm kín bằng các đệm: EPDM, NBR, PTFE và tự làm kín bằng vật liệu vật liệu đệm làm kín sẽ tương ứng với điều kiện làm việc ở nhiệt độ và áp suất khác nhau " Nước, khí nén, xăng dầu, hóa chất hoặc dung dịch".

Đĩa van bướm: được thiết kế dạng hình tròn giúp để ngăn chặn hoặc điều tiết dòng chảy đi qua van một cách hiệu quả nhất, đĩa van thường được chế tạo bằng inox304, EPDM hoặc bằng gang.

Trục van bướm: đây là phần kết nối cánh van và động cơ điện để thực hiện quá trình đóng mở và thường được làm bằng vật liệu thép không rỉ SS410 hoặc SS304.

Kích cỡ van bướm: kích thước van bướm công nghiệp có các kích cỡ từ DN40 đến DN1000 hoặc có thể lớn hơn, còn đối van bướm hệ vi sinh có các kích cỡ từ phi 19.1 đến 101.6.

Van bướm kết nối bộ điều khiển điện thông qua hệ thống ốc và bulong được siết chặt lại với nhau.cấu tạo van bướm điều khiển điện

Cấu tạo của van bướm điều khiển điện

2. Phần motor điện " Bộ điện điều khiển van"

Bộ điện điều khiển van " motor van" : đây là động cơ được thiết kế dạng truyền động với lực kéo momen dạng Nm, với cấu tạo dạng động cơ điện compac " nhỏ gon" hoặc dạng động cơ có tay quay phụ bên ngoài, động cơ sử dụng nguồn điện thực hiện quá trình đóng mở bằng các nguồn điện áp: 220V, 380V, 24V, tùy theo hãng sản xuất mà hệ thống bảng mạch được thiết kế khác nhau, tuy nhiên về cơ chế gần như tương đương nhau.

Vỏ động cơ điện điều khiển van: thông thường được làm bằng chất liệu hợp kim được phủ lớp sơn chống ăn mòn, một số động cơ công suất nhỏ thì làm bằng nhựa, nhưng vẫn đảm bảo được tiêu chuẩn chống thấm theo tiêu chuẩn: IP67 và IP 68.

Về hình dáng động cơ điện: Hầu hết chúng ta nhìn thấy động cơ điện điều khiển van của các hãng như: samwoo, Ehako, Alohan, woni, kosa, tomoe chúng có hình dạng gần như là giống nhau, tuy nhiên mỗi một hãng có chính sách đảm bảo quyền lợi cho người tiêu dùng khác nhau như: chế độ bảo hành sản phẩm, chi phí giá thành, dịch vụ sau khi sử dụng... vì thế lựa chọn động cơ phù hợp, nhà cung cấp tin cậy giúp chúng ta yên tâm trong quá trình sử dụng van.cấu tạo bộ điều khiển điện

Cấu tạo của bộ điện điều khiển van

Kiểu đóng mở bộ điều khiển điện: Van bướm điều khiển điện đóng mở ON/OFF hoặc tuyến tính đều do bộ điện điều khiển van điều khiển với hai cơ chế vận hành chính như sau:

Kiểu đóng mở dạng ON/OFF: đây là dạng động cơ sẽ giúp cho van đóng hoàn toàn hoặc mở hoàn toàn nghĩa là khi chúng ta cấp điện cho bộ điều khiển van, động cơ sẽ chuyển động trong khoảng thời gian nhất định lúc này cánh van sẽ chuyển động xoay một góc từ 90°~0° theo chiều kim đồng hồ thì lúc này cánh van bướm sẽ vuông góc với đường ống lúc này van sẽ đóng hoàn toàn và dòng chảy sẽ bị chặn lại, ngược lại khi van xoay góc  0°~90° động cơ xoay ngược chiều kim đồng hồ lúc này cánh van sẽ song song với đường ống lúc này dòng chảy đi qua van là lớn nhất. " Quy trình như này gọi là quy trình van bướm điều khiển điện ON/OFF"

- Kiểu đóng mở tuyến tính: Động cơ tuyến tính giúp cho van có thể điều tiết dòng chảy theo một mức nhất định bằng cách sử dụng bộ điện tuyến tính nguồn 220V, 24V sử dụng tín hiệu điều khiển 4 -20mA hoặc 0-10V để điều tiết góc mở, ở một tín hiệu khác nhau thì cánh van sẽ mở ở góc mở tưng ứng từ đó chúng ta sẽ điều tiết được dòng chảy của nước hoặc dung dịch, quá trình này chúng ta thường gọi là quá trình đóng mở của: " Van bướm điều khiển điện tuyến tính"

III. Thông số kỹ thuật của van bướm điều khiển điện:

 1. Thông số kỹ thuật của van bướm:

  • Kích cỡ: DN40, DN50, DN65, DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN1000 đến DN2000
  • Vật liệu van bướm: Gang cánh inox, Gang cánh gang, Toàn thân inox 304, Nhựa UPVC, CPVC
  • Gioăng làm kín: NBR, EPDM, PTFE
  • Nhiệt độ làm việc: 0° ~150 độ C
  • Áp làm việc: PN16
  • Dạng kết nối: Bích kẹp wafer, hai mặt bích, dạng Lug
  • Tiêu chuẩn: JIS10K, Class150, PN10/16, ANSI
  • Hãng van: Samwoo, Wonil, DHC, Tomoe, ehako...
  • Xuất xứ: Hàn Quốc, Đài Loan, Nhật
  • Chứng chỉ: CO, CQ
  • Bảo hành: 24 Tháng

2. Thông số kỹ thuật bộ điện điều khiển van " Motor van":

  • Nguồn điện: 220V, 380V, 24V
  • Vật liệu: Hợp Kim hoặc nhựa
  • Tiêu chuẩn: IP67 và IP68
  • Kiểu đóng mở: ON/OFF hoặc Tuyến Tính
  • Nhiệt độ động cơ điện: 0°C ~70 độ C
  • Công suất: 10W, 25W, 35W, 40W, 60W, 120W...
  • Thời gian đóng mở: 8 đến 95 giây tùy theo công suất của động cơ và kích cỡ van
  • Model: SE, STM, EA, KE
  • Hãng sản xuất: Samwoo, Ehako, Haitima, kosaplus, Alohan
  • Chứng chỉ: CO, CQ
  • Bảo hành sản phẩm: 24 tháng

IV. Sơ đồ mạch điện, nguyên lý hoạt động của van bướm điều khiển điện:

1. Sơ đồ mạch điện của van bướm điều khiển bằng điện:

Thông thường các hãng van có cấu tạo bộ điện điều khiển van thường là tương ứng nhau chính vì thế về cơ bản chúng ta cũng nhận thấy về sơ đồ đấu nối cũng tương đương nhau, chỉ khác nhau ở vị trí đặt đấu nối trên bảng mạch điện của từng hãng sản xuất., để các bạn tham khảo chúng tôi xin giới thiệu các bạn một sơ đồ mạch điện điều khiển van thông dụng nhất tại đây, các bạn có thể tham khảo:

sơ đồ mạch điện của van bướm điều khiển điệnSơ đồ mạch điện của van bướm điều khiển điện nguồn điện AC220V

Qua hình ảnh trên chúng ta dễ dàng nhận thấy đây là hai sơ đồ đấu nối của van bướm điều khiển bằng điện dạng đóng mở ON/OFF và dạng đóng mở điều tiết tuyến tính.

- Thứ nhất về sơ đồ mạch đóng mở ON/OFF: Qua sơ đồ chúng ta dễ dàng nhận thấy có các chân theo thứ tự từ số 2 đến só 10 và mỗi chân đều được ký hiệu khác nhau, ta có thể dễ dàng nhận thấy chân số 2 là dây chung, khi kết hợp chân số 2 và chân số 4 với nhau thì van sẽ đóng khi van đóng hết đèn báo tín hiệu sẽ sáng lên, ngược lại khi chân số 2 kết hợp với chân số 3 van sẽ mở hoàn toàn và lúc này đèn báo tín hiệu van đã mở cũng được sáng lên.

- Thứ hai về sơ đồ mạch đóng mở Tuyến tính: Ta sẽ có nguồn cấp nuôi động cơ bằng nguồn điện AC220V hoặc DC24V, chân tín hiệu đầu vào và đầu ra là các chân ở vị trí chân 3, chân 4, chân 5 và chân sáu, đối với van tuyến tính thì tín hiệu điều khiển là 4-20mA hoặc 0-10V là được sử dụng rộng rãi nhất.

2. Nguyên lý hoạt động của van bướm điều khiển bằng điện:

Như tôi đã nói ở (phần II) về cấu tạo của van bướm điện mọi cơ chế đóng mở của van bướm ON/OFF hoặc tuyến tính đều do bộ điều khiển điện " Motor van" điều khiển mọi quá trình đóng mở.

2.1. Van bướm điện đóng mở ON/OFF:

Đối với van bướm điện đóng mở ON/OFF đây là dòng van được thực hiện bởi quá trình hoạt động của động cơ điều khiển van, van sẽ được mở hoàn toàn khi cánh van song song với đường ống và van đóng hoàn toàn khi cánh van vuông góc với đường ống. ở mỗi hành trình khi cung cấp điện áp 220V, 380V, 24V cho động cơ quá trình chuyển động tạo ra một lực momen đủ lớn để thực hiện quá trình vận hành của van. khi hết hành trình động cơ điện sẽ ngắt điện và công tắc giới hạn hành trình sẽ báo trạng thái van đóng hoặc mở về hệ thống điều khiển để chúng ta nhận biết được van đang đóng hoặc là mở. Van on/off khi van mở dòng chảy môi chất đi qua van là lớn nhất, khi van đóng dòng chảy môi chất sẽ bị chặn lại.

2.2. Van bướm điện đóng mở Tuyến tính:

Van bướm điều khiển bằng điện tuyến tính cũng sử dụng các nguồn điện áp như dạng on/off đó là các nguồn điện cấp: 380V, 220V, 24V, tuy nhiên thay vì đóng hoặc mở van hoàn toàn ở góc quay từ " 0~90°", ở đây bảng mach điện tích hợp tín hiệu điều khiển 4 -20mA hoặc 0-10V để điều tiết góc mở của van theo yêu cầu của người sử dụng, ở một vị trí tín hiệu đầu vào Input sử dụng tín hiệu khác nhau vị trí góc mở của van sẽ khác nhau, chính vì thế van bướm điện tuyến tính còn được biết với tên gọi van bướm điều khiển điện điều tiết góc mở van.

Lưu ý: Dù là dạng  van bướm điều khiển điện sử dụng động cơ điều khiển bằng điện tuy nhiên, chúng được tích hợp cơ cấu vận hành đóng mở bằng tay giúp cho chúng ta vẫn có thể sử dụng trong các trường hợp sảy ra sự cố, đây cũng là một ưu điểm để chúng ta quan tâm và xem xét khi lựa chọn van bướm điều khiển điện.

Video tham khảo về nguyên lý hoạt động của van bướm điều khiển điện:



Vi deo tham khảo về nguyên lý hoạt động của van bướm điều khiển điện

V. Các loại van bướm điều khiển điện thông dụng nhất.

Như phần II về cấu tạo của van bướm điều khiển điện chúng ta đã biết được van bướm được cấu tạo bởi nhiều vật liệu khác nhau cũng như động cơ có dạng đóng mở kiểu on/off và tuyến tính chính , cũng như các hãng sản xuất khác nhau xuất sứ từ hàn quốc, đài loan và nhật bản, vì thế mà van bướm điều khiển điện được chia làm những sản phẩm chính như sau:

1. Van bướm điều khiển điện samwoo:

Công ty van samwoo là nhà sản xuất van công nghiệp được thành lập vào năm 1997 với các sản phẩm sản xuất được phục vụ cho hầu hết các ngành nghề từ hệ cấp thoát nước đến, hệ thống khí khí nén và xăng dầu tất cả sản phẩm đều được sản xuất đạt chuẩn theo tiêu chuẩn ISO 9001.

Hệ thống nhà máy sản xuất rộng khắp trên toàn quốc bao gồm: Hàn Quốc, Canada, italia, pháp, trung quốc... cùng với đó là hàng nghìn đơn vị nhà phân phối trên toàn thế giới. Nhắc tới van samwoo chúng ta sẽ không thể không nhắc tới dòng sản phẩm van bướm và van bướm điều khiển điện đây là dòng sản phẩm có độ bền cao và được ứng dụng rộng rãi trong nhiều ngành nghề khác nhau, đặc biệt van bướm điện samwoo có giá thành hợp lý, chế độ bảo hành lên tới 24 tháng cho tất cả dòng van điện của samwoo.

van bướm điều khiển điện samwoo

Hình ảnh về van bướm điều khiển điện samwoo dạng compac và tay quay phụ

1.1. Thông số kỹ thuật của van bướm điện samwoo:

  • Đường kính van: Từ DN40 đến DN1000
  • Vật liệu: Thân gang cánh inox304 và toàn thân inox 304 và 316
  • Áp làm việc: PN16
  • Điện áp sử dung: 220V, 24V, 380V
  • Gioăng làm kín: gioăng EPDM dạng gioăng dầy
  • Lô gô chữ nỗi biểu tượng của hãng samwoo được dập nổi trên phần thân van
  • Nhiệt độ làm việc: -20 độ C đến 180 độ C, tùy theo vật liệu của van
  • Kiểu kết nối: Bích kẹp wafer hoặc dạng 2 mặt bích
  • Tiêu chuẩn: JIS10K, PN16
  • Đầu động cơ điện: làm bằng hợp kim sơn phủ màu ghi hoặc màu xanh chống ăn mòn
  • Tiêu chuẩn: IP67 hoặc IP68
  • Kiểu đóng mở: ON/OFF hoặc Tuyến Tính
  • Model: SE, STM
  • Bảo hành sản phẩm: 24 tháng
  • Hãng sản xuất: Samwoo - Hàn Quốc

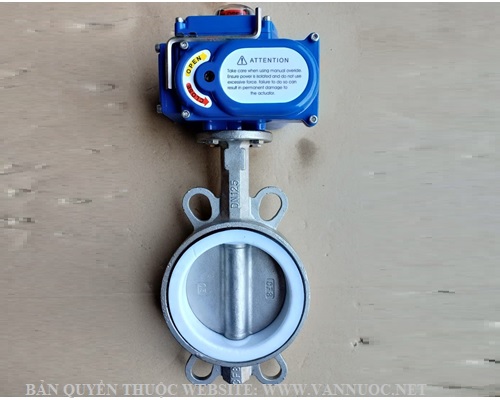

2. Van bướm inox điều khiển bằng điện

van bướm inox điều khiển điện
  • Thông số kỹ thuật của van:
  • Kích cỡ van: DN50 đến DN500
  • Chất liệu: Inox 304 , Inox 316
  • Nguồn điện: 220V, 380V, 24V
  • Gioăng: Tepflon – PTFE
  • Nhiệt độ: Max 180 ℃.
  • Đóng mở: ON/OFF – Tuyến Tính
  • Hổ trợ: cơ cấu đóng mở bằng tay khi mất điện
  • Sử Dụng: Nước, dung dịch, hóa chất, nước thải
  • Bảo Hành: 18 tháng
  • Xuất xứ: Samwoo, ehako, wonil, kosa, tomoe, haitima
  • Giấy tờ: chứng chỉ CO, CQ

Van bướm inox điều khiển điện

Van bướm inox được làm bằng vật liệu inox 304 và 316 van có khả năng chống chịu ăn mòn tốt, bộ phận làm kín được làm bằng gioăng PTFE chịu nhiệt độ và chống ăn mòn cao vì thế van được sử dụng nhiều trong điều kiện môi trường làm việc khắc nhiệt: hóa chất, dung dịch, chất thải và các điều kiện môi trường nhiệt độ cao.

3. Van bướm điều khiển điện Ehako



van bướm điều khiển điện ehako
  • Thông số kỹ thuật của van:
  • Size: DN40 đến DN500
  • Chất liệu: Thân gang, Thân Inox 304
  • Gioăng làm kín: NBR, EPDM, PTFE
  • nhiệt độ làm việc: 0 - 110 độ C
  • Nguồn điện: 220V, 380V, 24V
  • Kiểu đóng mở: ON/OFF và Tuyến Tính
  • Model: EA-05, EA-08,EA-10, EA-20, EA-50, EA-100, EA-200
  • Áp suất làm việc: 0 - 16kgf/cm2
  • Tiêu chuẩn: IP67
  • Môi trường: Nước, khí nén, hóa chất
  • Bảo hành: 15 tháng
  • Hãng van: Ehako - Đài Loan
  • Chứng chỉ: CO, CQ

Ehako valve là dòng van thương hiệu đài loan, với giá thành hợp lý van phù hợp lắp đặt cho nhiều điều kiện làm việc khác nhau, với bộ điều khiển dạng compac nhỏ gọn giúp chúng ta dễ dàng lắp đặt ở những không gian làm việc chật hẹp, tất cả sản phẩm đều được bảo hành lên tới 15 tháng trên toàn quốc và hổ trợ giao hàng. với hai màu chủ đạo là màu xanh và màu ghi được công ty chúng tôi phân phối, giúp các bạn có sự lựa chọn tốt nhất. nguồn điện áp đa dạng với kiểu đóng mở ON/OFF và Tuyến tính.

4. Van bướm điều khiển điện dạng tay quay vô lăng phụ

van bướm điều khiển điện tay quay
  • Mô tả về thông số của van:
  • Kích thước: DN40 đến DN1000
  • Chất liệu: Thân Gang, Thân Thép, Thân Inox
  • Nguồn cấp: 220V, 380V, 24VDC
  • Áp lực: PN10 /16
  • Kết nối: bích kẹp wafer và dạng 2 mặt bích
  • Gioăng làm kín: PTFE, NBR, EPDM
  • Nhiệt độ: 0 - 180 độ C
  • Dạng đóng mở: ON/OFF và Tuyến tính
  • Tay quay vô lăng: hộp số tay vặn phụ
  • Model: EA, STM
  • Tiêu chuẩn: IP67, IP68
  • Bảo hành: 18 tháng
  • Hãng sản xuất: Samwoo, Ehako, Alohan, kosa
  • Xuất xứ: Hàn Quốc, đài loan, nhật

Van bướm điều khiển điện tay quay vô lăng đây là một sản phẩm van cao cấp với độ bền cao và toát lên sự mạnh mẽ vững chắc trên cùng một phân khúc sản phẩm van bướm điều khiển bằng điện, cũng như dòng van điều khiển, van có các vật liệu khác nhau như: gang, thép, inox và nhựa, van hoạt động êm ái và phù hợp cho nhiều điều kiện: Cấp thoát nước, hệ thống khí nén và dung dịch.

Tất cả van bướm điện tay quay đều được bảo hành lên tới 18 tháng trên toàn quốc, hổ trợ giao hàng trên toàn quốc.

5. Van bướm nhựa điều khiển bằng điện

Van bướm nhựa điều khiển điện
  • Thông số cơ bản về van nhựa:
  • Size: DN50 – DN300
  • Kết nối: Wafer, bích lug
  • Đĩa van: Nhựa cứng
  • Chuẩn bích: JIS10K, DIN, ANSI
  • Thân van: PVC, UPVC, CPVC
  • Bộ phận làm kín : EPDM, FPM
  • Kiểu đóng Mở: Tuyến tính và ON/OFF
  • Nguồn vào: Điện 220V, 24V và 380V
  • Nhiệt độ: max 60 độ C
  • Nguồn gốc: Korea, Taiwan
  • Hãng van: Kosaplus, tomoe, samwoo, ehako
  • Hàng bảo đảm: 15 tháng
  • Chứng chỉ: CO, CQ đầy đủ

Van bướm thân nhựa điều khiển điện với chất liệu bằng nhựa UPVC, CPVC với các tiêu chuẩn JIS10K, PN10, ANSI phù hợp với nhiều tiêu chuẩn mặt bích và đường ống khác nhau, van hoạt động ổn định độ bền cao đối với các môi trường nước sạch và hóa chất cũng như dung dịch khác. với các kích thước từ DN50 đến DN500 phù hợp lắp đặt cho đường ống có kích cỡ từ phi 60 đến phi 315. Van bướm nhựa điều khiển điện đều được công ty chúng tôi bảo hành 15 tháng trên toàn quốc với giá thành hợp lý nhất.

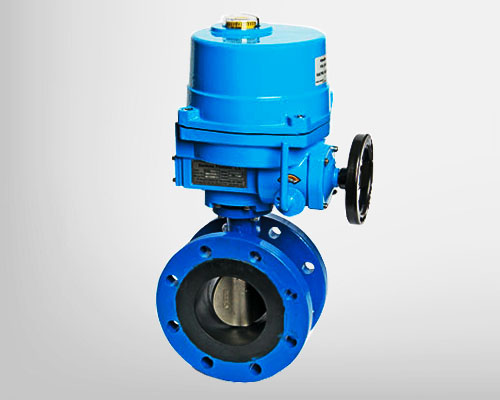

6. Van bướm điều khiển bằng điện hai mặt bích

van bướm điều khiển bằng điện hai mặt bích

Thông số kỹ thuật của van bướm điện mặt bích:

  • Kích cỡ: 50 đến DN1200
  • Vật liệu: Thân gang, cánh inox304, toàn thân inox 304
  • Áp làm việc: PN16
  • Gioăng làm kín: EPDM
  • Dạng mặt bích: Chuẩn JIS10K hoặc PN16
  • Áp làm việc: 10bar, 16bar
  • Nguồn điện: 220V, 380V, 24V
  • Đóng mở: Tuyến tính, hoặc đóng mở ON/OFF
  • Cơ cấu: Tay quay phụ vận hành van
  • Sử dụng: Nhà máy nước, nhiệt điện, thủy điện
  • Bảo Hành: 15 Tháng
  • Xuất xứ: Đài Loan – Hàn Quốc
  • Hãng van: Samwoo, alohan, kosa, Ehako

Van bướm điều khiển điện hai mặt bích với các tiêu chuẩn bích JIS10K và PN16, van có kích cỡ từ DN50 đến DN1200, thông thường đường ống DN100 sử dụng van bướm hai mặt bích, van hoạt động ổn định dễ dàng thay thế và lắp đặt so với dòng bích kẹp wafer, van cũng có các nguồn điện đa dạng bao gồm điện 380V, 24V, 220V giúp chúng ta dễ dàng lựa chọn nguồn điện phù hợp, kiểu đóng mở của van cũng có hai dạng là đóng mở tuyến tính và đóng mở ON/OFF.

7. Van bướm điều khiển bằng điện tuyến tính

Van bướm điều khiển điện tuyến tính

Thông số về van bướm điện tuyến tính:

  • Đường kính van: DN40 đến DN500
  • vật liệu van: Gang, Nhựa
  • Cánh van: Inox 304
  • Gioăng làm kín: EPDM, Tepflon
  • Kiểu kết nối: Mặt bích, bích kẹp wafer
  • Nguồn điện nguồn: 220V, 24V, 380V
  • Tín hiệu analog: 4 -20mA, 0- 10V
  • Đóng mở: Dạng đóng mở tuyến tính theo góc
  • Áp suất làm việc: 10 - 16bar
  • Model: EA, STM
  • Nhiệt độ làm việc: 0 - 100 và 0 -180 độ C
  • Hãng sản xuất: Samwoo, kosa, ehako, tomoe
  • Xuất xứ: Đài Loan, Hàn Quốc, nhật bản
  • Chứng chỉ: CO, CQ
  • Bảo hành: 18 Tháng

Van bướm điều khiển điện tuyến tính thường được dùng để điều tiết lưu lượng dòng chảy, với màn hình hiển thị góc đóng mở giúp chúng ta quan sát được % đóng mở của van một cách chính xác nhất, tín hiệu điều khiển 4-20mA hoặc 0 -10V rất thông dụng, kích cỡ DN40 đến 500 phù hợp cho nhiều đường ống khác nhau.

Van dùng cho hệ nước, khí nén và dung dịch chất lỏng khác nhau, khả năng tích hợp điều khiển tự động thông qua hệ thống PLC giúp cho chúng ta dễ dàng quan sát và vận hành van từ xa một cách trơn chu nhất.

8. Van bướm điều khiển điện Alohan,kosaplus

van bướm điều khiển điện kosaplus
  • Kích cỡ: DN40 đến DN100
  • Chất liệu: Thân gang
  • Cánh van: Inox 304
  • Trục van: Inox 304
  • Gioăng làm kín: EPDM
  • Nhiệt độ: Max 100 độ C
  • Nguồn điện áp: 220VAC, 24V, 380V
  • Áp làm việc: Max 10bar, 16bar
  • Hãng sản xuất: Kosaplus, alohan – Hàn Quốc
  • Bảo hành: 15 Tháng
  • Sử dụng: Nước, khí, nước thải
  • Giấy tờ nhập khẩu: CO, CQ
  • Bảo hành: 12 tháng

9. Van bướm điều khiển điện Haitima

Van bướm điều khiển điện haitima

Thông số kỹ thuật:

  • Chất liệu: Thân gang, cánh inox 304
  • Trục van: Inox 304
  • Làm kín: Gioăng EPDM
  • Điện áp: 220V, 380V
  • Đóng mở: 2 dạng : Tuyến tính và ON/OFF
  • Áp làm việc: PN16
  • Hãng sản xuất: Haitima
  • Xuất xứ: Đài Loan
  • Bảo Hành: 12 Tháng

VI. Ứng dụng của van bướm điều khiển điện

Như ở phần trên chúng ta đã biết được tính năng của van nó tích hợp và sử dụng hầu hết cho các điều kiện làm việc khác nhau, chính vì thế mà van bướm điều khiển điện được ứng dụng rỗng rãi cho hầu hết các ngành cụ thể những ngành chính sau:

1. Ứng dụng trong lĩnh vực sản xuất:

  • Đầu tiên: Van sử sụng hầu hết cho hệ thống sản xuất dẫn cấp thoát nước, xử lý nước của nhà máy.
  • Thứ hai: nhà máy sản xuất dệt nhuộm, may mặc, hoặc sản xuất gỗ
  • Thứ ba: các hệ thống đường dẫn hóa chất cho nhà máy sản xuất lương thực, thực phẩm...

2. Ứng dụng trong hệ  thống nước:

  • Các nhà máy cấp thoát nước, xử lý nước sach
  • Hệ thống xử lý nước thải ở các nhà máy
  • Các hệ thống bể bơi, công viên...

Ứng dụng của van bướm điều khiển điệnỨng dụng của van bướm điều khiển điện

VII. Ưu điểm và Hạn chế của van bướm điều khiển điện:

1.Ưu điểm của van bướm điều khiển bằng điện

  • Mặt ưu điểm: Van chạy hoàn toàn tự động thông qua hệ thống điều khiển hoặc bật tắt
  • Mặt ưu điểm: Van phù hợp cho nhiều điều kiện làm việc khác nhau vì thế có thể thích hợp cho nhiều hệ thống.
  • Mặt ưu điểm: Van hoạt động khá đa dạng từ đóng mở hoàn toàn hoặc điều tiết tuyến tính
  • Mặt ưu điểm: cơ chế hoạt động êm ái, ít tiếng ồn và tiết kiệm được chi phí công nhân vận hành, đặc biệt là ở những vị trí khó vận hành
  • Mặt ưu điểm: Dễ dàng lắp đặt, bảo dưỡng van, cùng với đó là nguồn điện áp đa dạng từ 220V, 24V, 380V giúp chúng ta có nhiều sự lựa chọn.
  • Mặt ưu điểm: van được thiết kế dạng mặt bích đa tiêu chuẩn nên lắp đặt được hầu hết các tiêu chuẩn bích hiện nay.
  • Mặt ưu điểm: Trường hợp khẩn cấp hoặc sự cố có thể thao tác vận hành bằng tay được

2. Hạn chế của van bướm điều khiển điện:

  • Thời gian đóng mở chậm hơn một số dòng van khác như khí nén hoặc solenoid, vì mỗi kích cỡ khác nhau thời gian đóng mở khác nhau, van kích cỡ càng lớn thì thời gian đóng mở chậm, thông thường cho mỗi chu trình mất khoảng 8 - 95 giây tùy theo kích cỡ van, vì vậy đối với trường hợp cần đóng mở nhanh thì không nên lựa chọn dòng van bướm điều khiển điện.
  • Van đóng mở bằng điện vì thế cần có nguồn điện cấp liên tục để cho van hoạt động
  • Kích cỡ van bướm điện thường từ DN40 trở lên vì thế chỉ phù hợp cho hệ thống đường ống từ 40A trở lên.
  • Chi phí đầu tư ban đầu thường là lớn hơn van cơ rất nhiều, tùy vào nhu cầu đầu tư hoặc tính chất phù hợp thì nên cân nhắc khoản đầu tư ban đầu trước khi quyết định mua sản phẩm này.

VIII. Giá van bướm điều khiển điện và địa chỉ cung cấp uy tín:

1. Giá van bướm điều khiển điện:

Giá van bướm điều khiển điện có lẽ nhiều quý khách mua sản phẩm đang rất băn khoăn không biết giá thành có cao hay không, chi phí đầu tư như nào thì phần này các bạn hoàn toàn yên tâm về giá thành sản phẩm vì tất cả sản phẩm van bướm khi các bạn đến với công ty chúng tôi các bạn sẽ nhận được sự tư vấn sản phẩm một cách tốt nhất, là đơn vị nhập khẩu trực tiếp sản phẩm chúng tôi cam kết tới quý khách sản phẩm giá thành hợp lý và rẻ nhất, chế độ bảo hành tốt nhất thị trường hiện nay.

Tuy nhiên do giá cả thị trường biến động theo từng thời điểm mà giá van bướm điện có thể thay đổi theo, giá thành có thể tăng lên hoặc giảm theo từng lô hàng chúng tôi nhập khẩu về. vì vậy để có một sản phẩm giá thành tốt nhất quý khách nên liên hệ trực tiếp với công ty chúng tôi để được báo giá, cũng như hổ trợ tốt nhất...

Dưới đây là giá thành van bướm điều khiển điện quý khách có thể tham khảo qua:

Size ( Kích cỡ van bướm) Model  Giá van đóng mở ON/OFF Giá van đóng mở tuyến tính
DN40 05 3.550.000 6.950.000
DN50 05 3.750.000 7.950.000
DN65 05 3.950.000 8.250.000
DN80 08 4,850,000 9.650.000
DN100 10 5,950,000 11.350.000
DN125 10 6,900,000 13.500.000
DN150 15 7.550.000 16.500.000
DN200 20 9.950.000 17.500.000

Bảng giá sản phẩm trên là giá chưa bao gồm thuế GTGT 10% "VAT", đây là giá tham khảo nên giá thành có thể thay đổi theo từng lô hàng nhập khẩu về, hãy liên hệ với chúng tôi để được tư vấn và hổ trợ tốt nhất.

2. Địa chỉ bán van bướm điều khiển điện:

Van bướm điều khiển điện được công ty chúng tôi cung cấp trên toàn quốc ở các tỉnh thành như:Đà Nẵng, Hồ Chí Minh, Bắc Ninh, Hải Phòng ngoài ra còn cung cấp ở các tỉnh lẻ khác như: Bắc ninh, hải phòng, thái nguyên, bắc giang, hưng yên, hà nam, nam định, thái bình, thanh hóa, quãng ninh, huế, quãng ngãi, Ninh bình, cần thơ, hậu giang, tiền giang, bình định, quãng nam, quãng ngãi, dăknong, dăklăc, sơn la, lào cai, Hà tĩnh, Nghệ an, Quãng bình, cần thơ...

Hãy liên hệ với công ty chúng tôi qua địa chỉ sau:

  • Đơn vị: công ty cổ phần thiết bị công nghiệp Hùng Anh
  • Địa điểm kinh doanh: Xóm mới, Huỳnh Cung, Xã Tam Hiệp, Huyện Thanh Trì, Thành Phố Hà Nội
  • Email: thietbihunganh@gmail.com
  • Hotline: 0963.23.26.28

Là đơn vị cung cấp các sản phẩm về van công nghiệp công ty chúng tôi tự tin mang tới quý khách một sản phẩm tốt nhất với giá thành hợp lý nhất " Lợi ích của bạn là niềm vinh dự của công ty chúng tôi".

Khi mua sản phẩm van điều khiển điện tại công ty chúng tôi, chúng tôi cam kết sản phẩm chất lượng, chế độ đãi ngộ tốt và giá thành hợp lý nhất.

>>>> Van bướm điều khiển điện



Phản hồi

Người gửi / điện thoại

Nội dung


16-06-2023 02:19:08 lê Thị Hoài An

Sản phẩm rất tốt, chắc chắn

Trả lời


22-10-2022 12:26:09 Anh Dũng -Công ty Lilama

Ban đầu chưa tin lắm nhưng dùng sản phẩm bên hùng anh van bướm điện ehako và van bi khí nén ehako thấy chất lượng hơn cả một số hàng hàn quốc, lần sau anh sẽ ủng hộ bên em tiếp

Trả lời


26-10-2021 09:47:15 Tập Đoàn Thép Hòa Phát

Đã sử dụng van điện hãng ehako hàng chạy oke giá thành hợp lý. chấm

Trả lời


14-08-2021 15:55:32 lê đình Anh

Sản phẩm rất chất lượng, tôi đã mua và rất yên tâm về sản phẩm

Trả lời


12-06-2020 16:45:59 Mạnh Cường

Bài viết chi tiết, tư vấn nhiệt tình, giá cả hợp lý tôi sẽ tiếp tục ủng hộ

Trả lời


11-04-2020 08:10:27 Đinh lan

Tư vấn tốt, nhiệt tình giá cả cũng rất oke, dáng van đẹp

Trả lời


21-02-2020 07:30:52 Lê Đình Hùng

Tôi Rất hài Lòng khi mua sản phẩm Tại công ty các bạn, Hổ trợ nhiệt tình, Cảm ơn ANh Hùng

Trả lời



Thông tin liên hệ

CÔNG TY CỔ PHẦN THIẾT BỊ CÔNG NGHIỆP HÙNG ANH

+ Đ/C: SN27 Ngõ 6 Cầu Bươu, Tả Thanh oai, Thanh Trì, Hà Nội

+ VP: Ng7, Ngõ 178 Đường Phan Trọng Tuệ - Xã Tam Hiệp - Huyện thanh Trì - Hà Nội

+ MST: 0109544368

+ Hotline: 0963.23.26.28

+ Email: thietbihunganh@gmail.com

+ Website: https://vannuoc.net/



Tài khoản thanh toán

TÀI KHOẢN CÔNG TY

Chủ tài khoản: Công ty CP thiết bị công nghiệp Hùng Anh

Số tài khoản:202122686868

Ngân Hàng TMCP Á Châu (ACB) - PGD Hoàng Mai - Hà Nội

TÀI KHOẢN CÁ NHÂN

Chủ tài Khoản: Tống Lê Khánh Linh

Tài khoản: 03801012859696

Ngân hàng TMCP Hàng Hải Việt Nam (MSB)

Facebook

DMCA.com Protection Status
